Мотор-редуктор червячный NMRV
Мотор-редуктор червячный NMRV
Описание
Червячный редуктор NMRV на сегодняшний день является наиболее привлекательным мотор редуктором с полым валом по таким наиважнейшим показателям, как цена и качество. Он широко применяется в строительстве и сельском хозяйстве, машиностроении, перерабатывающей, пищевой и химической промышленности, в производстве стройматериалов, металлургии и деревообработке.
Конструкция корпуса мотор-редуктора NMRV червячного типа позволяет монтировать его в произвольном положении. Это становится возможным благодаря модернизации корпуса, что делает его универсальным. Модернизированная серия NMRV отличается современными технологиями, которые заключаются в применении технологии литья под высоким давлением.
Мотор — редукторы червячные NMRV являются мотор редукторами общего назначения и предназначены для изменения крутящего момента и частоты вращения. Мотор – редукторы предназначены для работы от сети переменного тока напряжением 220 или 380В, с частотой 50Гц. Исполнения мотор — редукторов с двигателями мощностью до 2,2кВт могут быть поставлены с питанием от однофазной сети напряжением 220В или от трехфазной сети напряжением 380В, с двигателями мощностью более 2,2кВт — только с питанием от трехфазной сети напряжением 380В.
Основные параметры
- Размеры: 30 — 40 — 50 — 63 — 75 — 90 — 110 — 130 — 150
- Передаточное отношение: «i» = 5:1 — 100:1
- Мощность: 0,06 — 7.5 квт
- Крутящий момент: 1,8 — 1500 Нм
- — нагрузка постоянная или переменная, одного направления или с периодическим реверсом;
- вращение валов в любую сторону без предпочтительности;
- частота вращения входного вала не более 2800 об/мин;
- температура внешней среды от минус 40º до плюс 50ºС;
- внешняя среда — неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3.
- влажность при температуре +20ºС до 80%.
Условные обозначения редуктора NMRV
NMRV-75-20-70-B3-0.37
NMRV-тип мотор-редуктора
75-типоразмер
20-передаточное число
70-частота вращения выходного вала, об/мин
B3-вариант крепления мотор-редуктора
0,37-мощность электродвигателя

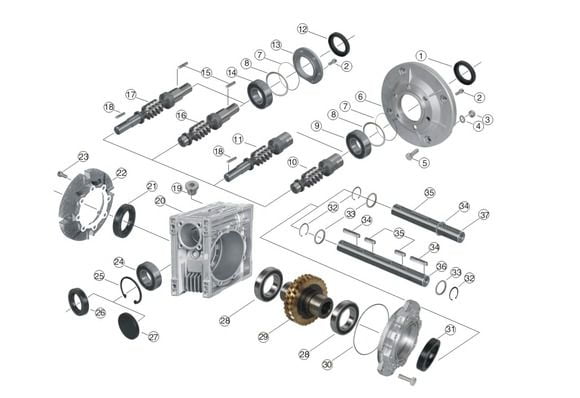

№ | Деталь | № | Деталь |
1 | манжета | 20 | корпус |
2 | болт | 21 | манжета |
3 | гайка | 22 | выходной фланец |
4 | гровер | 23 | болт |
5 | болт | 24 | подшипник |
6 | входной фланец | 25 | стопорное кольцо |
7 | резиновое уплотнение | 26 | манжета |
8 | регулировочная шайба | 27 | заглушка |
9 | подшипник | 28 | подшипник |
10 | червяк | 29 | червячное колесо |
11 | червяк | 30 | резиновое уплотнение |
12 | манжета | 31 | манжета |
13 | крышка | 32 | стопорное кольцо |
14 | подшипник | 33 | шайба |
15 | шпонка | 34 | шпонка |
16 | червяк | 35 | шпонка |
17 | червяк | 36 | двухсторонний выходной вал |
18 | шпонка | 37 | односторонний выходной вал |
19 | пробка масляная |
|
