Редуктор BW/XW

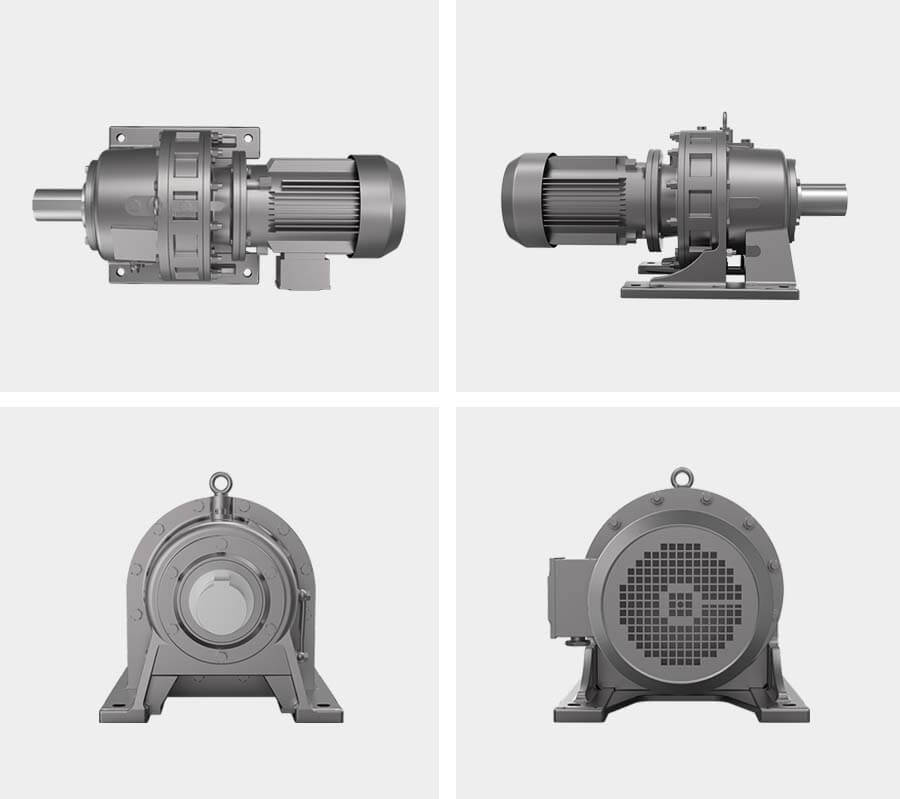

Циклоидальный цевочный Редуктор на лапах BW/XW

Основные характеристики

Производитель: Energymotors
Типоразмер: BW/XW
Диапазон передаточных чисел: от 1.3 до 33000
Мощность: от 0.12 до 90 кВт
Крутящий момент: от 30 до 29400 Нм

Описание

Циклоидальный цевочный редуктор на лапах BW/XW

Циклоидный соосный редуктор, работает по принципу планетарного привода с малой зубцовой разницей, а также зацепления циклоидного цевочного колеса, является инновационным трансмиссионным оборудованием и приводным редуктором, широко используемым в области текстильной печати, легкой и пищевой промышленности, металлургии, шахтах, нефтехимической промышленности, подъемно-транспортном, инженерном оборудовании и так далее.

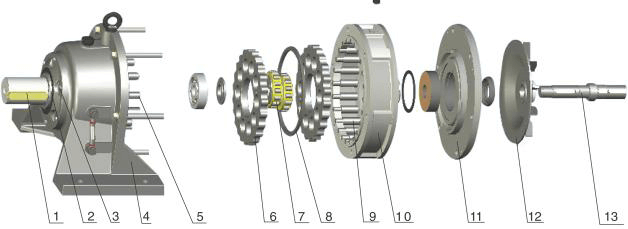

Структурная схема

  1. Выходной вал
  2. Уплотнительное кольцо выходного вала
  3. Малая торцевая заглушка
  4. Основание двигателя
  5. Центрирующая втулка зубчатого вала
  6. Циклоидное колесо
  7. Подшипник эксцентрика
  8. Распорное кольцо
  9. Комплект цевочной зубчатой передачи
  10. Гильза цевочной зубчатой передачи
  11. Большая торцевая заглушка
  12. Кожух вентилятора
  13. Входной вал

Характеристики

  • Высоко стандартизированная модульная конструкция
  • Высокосортные материалы обеспечивают долговечность изделия
  • Высокая прочность, компактная конструкция
  • Долгий срок службы
  • Низкий уровень шума
  • Высокая эффективность
  • Большая радиальная нагрузочная способность
  • Осевая нагрузка до 5% радиальной нагрузки



Габаритный и соединительный размер

1) BW. BWD. XW. XWD однополярный фунадментный циклоидальный редуктор

2) BWE, BWED, XWE и XWED двухступенчатый циклоидальный фунадментный редуктор
