Электродвигатели АИР

Электродвигатели АИР - технические характеристики.


Асинхронные электродвигатели АИР (ранее выпускались двигатели 4А, 4АМ) с кроткозамкнутым ротором, благодаря простоте конструкции, отсутствию подвижных контактов, высокой ремонтопригодности, невысокой цене по сравнению с другими электрическими двигателями применяются практически во всех отраслях промышленности и сельского хозяйства. Они используются для привода вентиляционного оборудования, насосов, компрессорных установок, станков, эскалаторов и многих других машин.

Основные технические характеристики:
— привязка мощности и установочных размеров стандарту ГОСТ Р 51689-2000;
— степень защиты IP54, IP55 (электродвигатель АИР) по ГОСТ17494-87;
— степень защиты IP23 (электродвигатель АМН) по ГОСТ17494-87;
— изоляция класса нагревостойкости «F» по ГОСТ8865-93;
— по способу монтажа, исполнения: IM 1001, IM2001, IM3011 по ГОСТ2479-79;
— климатическое исполнение У2, У3 по ГОСТ15150-69.
— режим работы S1 по ГОСТ183-74.
— способ охлаждения 1С-0151 по ГОСТ20459-87.
— уровень шума в режиме холостого хода — 2 класса по ГОСТ16372-93.

Дополнительные обозначения электродвигателей АИР специального исполнения:

— Б — встроенная температурная защита (АИР112М2БУ3);
— В — встраиваемые (АИРВ71А2);
— С — с повышенным скольжением (АИРС100L4), не путайте с АИС — привязка мощности к размерам по DIN;
— Е — со встроенным тормозом (АИР100S2Е);
— Е2 — с ручным растормаживающим устройством (АИР100L4Е2);
— 3Е — однофазный двигатель с трехфазной обмоткой (АИР3Е80В4);
— Е — однофазный двигатель с двухфазной обмоткой (АИРЕ100S4);
— Ж — электродвигатели для моноблочных насосов со специальным выходным концом вала (АИР80В2Ж);
— РЗ — для мотор-редукторов (АИР100S4РЗ);
— Ш — для промышленных швейных машин (АИР71В2Ш);
— П — повышенной точности по установочным размерам (АИР100S4П);
— Ф — хладономаслостойкое исполнение (АИР90L4Ф);
— А — для атомных электростанций (4АС100L4А5);
— Х2 — химостойкие (АИР112М4Х2).

Расшифровка условного обозначения — электродвигатель АИР 355 S4 У3, 250 кВт, 1500 об/мин:
— «А» — асинхронный двигатель,
— «И» — Интерэлектро,
— «Р» — привязка мощностей к установочным размерам в соответствии с ГОСТ Р 51689 («C» — в случае привязки по нормам CENELEK),
— 355 — высота оси вращения (габарит),
— S — установочный размер по длине станины,
— 4 — число полюсов,
— У — климатическое исполнение,
— 3 — категория размещения.
Электродвигатели АИС имеют привязку мощностей к установочным размерам по стандартам DIN42673/DIN42677.

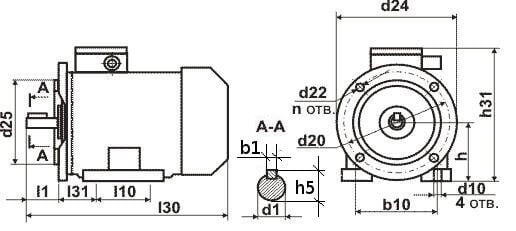

Габаритно-присоединительные размеры электродвигателей АИР.

Эл.двигательЧисло полюсов
Размеры, мм
 l30h31d24l1l10l31d1d10d20d22d25b10nhh5b1
АИР 80 А2;4;6300207200501005022101651113012548024,56
АИР 80 В2;4;6320207200501005022101651113012548024,56
АИР 90 L2;4;63502172505012556241021514180140490278
АИР 100 S2;437622725060112632812215141801604100318
АИР 100 L2;4;642027725060140632812215141801604100318
АИР 112 М2; 4; 6; 8475297300801407032122651423019041123510
АИР 132 S4; 6; 8510345350801408938123001925021641324110
АИР 132 М2; 4; 6; 8498325350801788938123001925021641324110
АИР 160 S262543535011017810842153001925025441604512
АИР 160 S4; 6; 8625435350110178108481530019250254416051,514
АИР 160 М267043535011021010842153001925025441604512
АИР 160 М4; 6; 8670435350110210108481530019250254416051,514
АИР 180 S2700460400110203121481535019300279418051,514
АИР 180 S470046040011020312155153501930027941805916
АИР 180 М2740460400110241121481535019300279418051,514
АИР 180 М4; 6; 874046040011024112155153501930027941805916
АИР 200 М277550545011026713355194001935031882005916
АИР 200 М4; 6; 877550545014026713360194001935031882006418
АИР 200 L277550545011030513355194001935031882005916
АИР 200 L4; 6; 877550545014030513360194001935031882006418
АИР 225 М283553555011031114955195001945035682255916
АИР 225 М4; 6; 886553555014031114965195001945035682256918
АИР 250 S288059055014031116865245001945040682506918
АИР 250 S4; 6; 8880590550140311168752450019450406825079,520
АИР 250 М290559055014034916865245001945040682506918
АИР 250 М4; 6; 8905590550140349168752450019450406825079,520
АИР 280 S21110660660140368190702460024550457828074,520
АИР 280 S4,6,8111066066017036819080246002455045782808522
АИР 280 М21180660660140419190702460024550457828074,520
АИР 280 М4,6,8118066066017041919080246002455045782808522
АИР 315 S21290765660140406216752860024550508831579,520
АИР 315 S4,6,8,10129076566017040621690286002455050883159525
АИР 315 М21325765660140457216752860024550508831579,520
АИР 315 М4,6,8,10132576566017045721690286002455050883159525
АИР 355 S, M214951010800170500|5602548528-674024680610 3559022
АИР 355 S, M4,6,8,1015251010800210500|56025410028-674024680610 35510628

Присоединительные размеры и технические характеристики аналогичны маркам 5АМ, 5А, 5АИ, 7АИ, АМ.

Электродвигатели АИР - основные технические характеристики.

Чтобы посмотреть подробные характеристики, кликните на марке электродвигателя (открывается в новом окне).

Электродвигатель

Мощность
кВт

Об/мин.Ток при
380В, А
KПД, %Kоэф.
мощн.
Iп/ IнМасса, кгЭлектродвигатели
выпускавшиеся ранее
АИР 80 А21,530003,6820,856,512,44А80А2
АИР 80 В22,230005,0830,876,415,04А80В2
АИР 80 А41,115003,176,50,775,011,94А80А4
АИР 80 В41,515003,978,50,805,313,84А80В4
АИР 80 А60,7510002,3710,714,011,64А80А6
АИР 80 В61,110003,2750,714,515,34А80В6
АИР 80 А80,277501,5580,593,512,84А80А8
АИР 80 В80,557502,2580,603,514,84А80В8
АИР 90 L2330006,584,50,857,019,04А90L2
АИР 90 L42,215005,3800,796,018,14А90L4
АИР 90 L61,510004,2760,705,019,04А90L6
АИР 90 LA80,757502,4700,714,017,74А90LA8
АИР 90 LB81,17503,3740,724,520,54А90LB8
АИР 100 S2430008,4870,887,526,04А100S2
АИР 100 L25,5300011,0880,887,531,54А100L2
АИР 100 S4315007,2820,827,023,04А100S4
АИР 100 L4415009,3850,847,029,24А100L4
АИР 100 L62,210005,981,50,746,027,04А100L6
АИР 100 L81.57504,576,50,703,724,04А100L8
АИР 112 М27,5 кВт300014,787,50,887,5494А112М2 4АМ112М2
АИР 112 М45,5 кВт150011,385,50,867494А112М4 4АМ112М4
АИР 112 МА63 кВт10007,4810,766434А112МА6 4АМ112МА6
АИР 112 МВ64 кВт10009,1820,816484А112МВ6 4АМ112МВ6
АИР 112 МА82,2 кВт7506,1676,50,716444А112МА8 4АМ112МА8
АИР 112 МВ83 кВт7507,8790,746494А112МВ8 4АМ112МВ8
АИР 132 М211 кВт300021,1880,97,5784А132М2 4АМ132М2
АИР 132 S47,5 кВт150015,187,50,867,5704А132S4 4АМ132S4
АИР 132 М411 кВт150022,288,50,857,5844А132М4 4АМ132М4
АИР 132 S65,5 кВт100012,3850,87694А132S6 4АМ132S6
АИР 132 М67,5 кВт100016,585,50,817824А132М6 4АМ132М6
АИР 132 S84 кВт75010,5830,76694А132S8 4АМ132S8
АИР 132 М85,5 кВт75013,6830,746824А132М8 4АМ132М8
АИР 160 S215 кВт300030880,867,51094А160S2 4АМ160S2
АИР 160 М218,5 кВт300035900,887,51244А160М2 4АМ160М2
АИР 160 S415 кВт150029890,8771214А160S4 4АМ160S4
АИР 160 М418,5 кВт150035900,8971374А160М4 4АМ160М4
АИР 160 S611 кВт100023870,826,51184А160S6 4АМ160S6
АИР 160 М615 кВт100031890,8271364А160М6 4АМ160М6
АИР 160 S87,5 кВт75018850,6561184А160S8 4АМ160S8
АИР 160 М811кВт75026870,6861524А160М8 4АМ160М8
АИР 180 S222 кВт300041,590,50,8971604А180S2 4АМ180S2
АИР 180 М230 кВт300055,491,50,97,51804А180М2 4АМ180М2
АИР 180 S422 кВт150042,590,50,8771704А180S4 4АМ180S4
АИР 180 М430 кВт150057920,8771904А180М4 4АМ180М4
АИР 180 М618 кВт100036,989,50,856,51804А180М6 4АМ180М6
>АИР 180 М815 кВт75031,3890,825,51804А180М8 4АМ180М8
АИР 200 М237 кВт300071910,8772204А200М2 4АМ200М2
АИР 200 L245 кВт300084920,887,5240>4А200L2 4АМ200L2
АИР 200 М437 кВт150068,392,50,897,52454А200М4 4АМ200М4
АИР 200 L445 кВт150083,192,50,897,52704А200L4 4АМ200L4
>АИР 200 М622 кВт100044900,836,52254А200М6 4АМ200М6
АИР 200 L630 кВт100059,6900,856,52504А200L6 4АМ200L6
АИР 200 М818,5 кВт75039890,8162254А200М8 4АМ200М8
АИР 200 L822 кВт75045,9900,8162504А200L8 4АМ200L8
АИР225М255 кВт300099,392,50,917,53204А225М2 4АМ225М2
АИР225М455 кВт1500101930,8973354А225М4 4АМ225М4
АИР225М637 кВт100072,7910,856,53054А225М6 4АМ225М6
АИР225М830 кВт75062,290,50,8163054А225М8 4АМ225М8
АИР250S275 кВт3000134,6930,917,54254А250S2 4АМ250S2
АИР250М290 кВт3000160930,917,54554А250М2 4АМ250М2
АИР250S475 кВт1500137,8940,887,54504А250S4 4АМ250S4
АИР250М490 кВт1500163940,897,54804А250М4 4АМ250М4
АИР250S645 кВт10008792,50,856,53904А250S6 4АМ250S6
АИР250М655 кВт100010592,50,866,54304А250М6 4АМ250М6
АИР250S837 кВт75077,992,50,7864004А250S8 4АМ250S8
АИР250М845 кВт75093,692,50,7964304А250М8 4АМ250М8
АИР280S2110 кВт300019893,70,97,25904А280S2 4АМ280S2
АИР280М2132 кВт3000235940,98,56204А280М2 4АМ280М2
АИР280S4110 кВт150019695,30,876,57904А280S4 4АМ280S4
АИР280М4132 кВт150023095,50,886,58854А280М4 4АМ280М4
АИР280S675 кВт100013794,50,866,57454А280S6 4АМ280S6
АИР280М690 кВт100016494,50,866,57804А280М6 4АМ280М6
АИР280S855 кВт75010693,90,8567254А280S8 4АМ280S8
АИР280М875 кВт75014193,80,8467904А280М8 4АМ280М8
АИР315S2160 кВт300027994.50,927,29404А315S2 4АМ315S2
АИР315М2200 кВт3000339950,947,210404А315М2 4АМ315М2
АИР315S4160 кВт150028694,50,915,59404А315S4 4АМ315S4
АИР315М4200 кВт150035295,50,925,510404А315М4 4АМ315М4
АИР315S6110 кВт100020093,50,969404А315S6 4АМ315S6
АИР315М6132 кВт1000239940,96,510404А315М6 4АМ315М6
АИР315S890 кВт75017393,50,8569404А315S8 4АМ315S8
АИР315М8110 кВт75020993,50,85610404А315М8 4АМ315М8
АИР355S2 *250 кВт300043395,30,927,116164А355S2 4АМ355S2
АИР355М2 *315 кВт300054495,60,927,117864А355М2 4АМ355М2
АИР355S4 *250 кВт150044295,30,906,915464А355S4 4АМ355S4
АИР355М4 *315 кВт150055695,60,906,918624А355М4 4АМ355М4
АИР355S6 *160 кВт1000292,394,50,886,713604А355S6 4АМ355S6
АИР355М6 *200 кВт1000364,994,70,886,717884А355М6 4АМ355М6
АИР355МВ6 *250 кВт1000454,894,90,886,71934
АИР355S8 *132 кВт75026193,70,826,415644А355S8 4АМ355S8
АИР355М8 *160 кВт750314,794,20,826,416344А355М8 4АМ355М8
АИР355МВ8 *200 кВт750387,494,50,826,41856
АИР355М10 *110 кВт60023093,20,786,015204А355М10 4АМ355М10
АИР355МВ10 *132 кВт60027593,50,786,01610

* — Электродвигатели АИР 355 по умолчанию комплектуются подшипниками SKF и термодатчиками.

Трехфазные асинхронные электродвигатели АМН.

Расшифровка условного обозначения — электродвигатель АМН 315 М4:
— А — асинхронный, М — модернизированный, Н — степень защиы IP23, 315 — высота оси вращения (габарит), М — установочный размер по длине станины, 4 — число полюсов.
Присоединительные размеры электродвигателей АМН аналогичны маркам 5АН, 5АМН, 4АМНУ.

Основные технические характеристики электродвигателей АМН.

МаркаМощность, кВтНапряжение, ВТок, АКПД, %Коэф. мощностиМпуск./Мном.Iпуск./Iном.
АМН 200 L275380
АМН 250 М2110380200,792,50,91,76,8
АМН 315 М4250380457,794,30,881,26,8
АМН 315 М6160380297,893,80,871,36,5
АМН 315 М8132380265,493,30,811,36,0
АМН 355 М2315380572,194,00,891,06,5
АМН 355 М4315380563,994,30,91,06,5
АМН 355 М6250380457,794,30,881,16,0

Полезная информация.

Серии электродвигателей общего назначения.

Первая унифицированная серия асинхронных двигателей общего назначения А, АО была освоена в 1949 г.
В 1961 г. была освоена вторая единая серия электродвигателей А2, АО2.
С 1975 г. была заменениа на серии , 4АН которые соответствовали по технико-экономическим показателям уровню мировой техники. Затем серия 4А была модернизирована, что позволило улучшить некоторые показатели (снизить уровень шума, повысить основные параметры и уменьшить массу). Обозначение модернизированной серии — 4АМ, 4АМН.

В сотрудничестве со странами ИНТЕРЭЛЕКТРО была разработана серия электродвигателей АИ:

— АИР (для внутренних поставок и поставок на экспорт);
— АИС (для поставок только на экспорт).

В ней значительно улучшены многие показатели: пусковые и виброакустические характеристики, надежность, снижен расход основных материалов (от 10 до 20%).
В настоящее время также выпускаются 5 и 6 серии (5АМ, 5А, 5АМН, 6А), которые одинаковы или незначительно превышают по своим показателям электродвигатели серии АИР.

Типичные ошибки при поиске электродвигателей.

1) АИР 13254 — вместо S пишется 5. 2) 5ам 355с4 — вместо S пишется С (русская). 3) аир 112 л4 — вместо L пишется Л. 4) 1450 об/мин. вместо 1500 об/мин. Асинхронная частота вращения у многих производителей незначительно различается, поэтому рекомендуем производить поиск по синхронной частоте: 3000, 1500, 1000, 750, 600.

Вибрация электродвигателя и определение причин.

Повышенная вибрация резко снижает надежность электродвигателя и прежде всего опасна для его подшипников. От воздействия вибрации может также наступить изгиб или излом вала, появиться трещина в станине статора или в торцовой крышке, повредиться опорная рама и фундамент. Повышается и ускоряется износ изоляции обмоток.
Причины вибрации могут быть следующие:
— Неправильная центровка с приводимым механизмом (насос, компрессор, вентилятор);
— Неудовлетворительное состояние соединительной муфты, износ пальцев, несоосность отверстий под пальцы;
— Небаланс ротора приводимого механизма, особенно часто встречающийся у дымососов и вентиляторов вследствии износа лопаток;
— Дефект подшипников приводимого механизма;
— Дефекты фундамента и фундаментной рамы;
— Небаланс ротора;
— Изгиб или излом вала ротора;
— Слабое крепление отдельных деталей электродвигателя (подшипников, торцовых крышек);
— Дефекты подшипников качения.

Если в момент пуска и на холостом ходу электродвигатель работает без вибрации, то причины вибрации следует искать в износе пальцев, нарушении центровки, износе самих полумуфт или появлении дисбаланса в приводимой машине.
Если же вибрация наблюдается и на холостом ходу, то причина вибрации находится в самом двигателе. В этом случае следует проверить, не исчезает ли вибрация сразу же после отключения от сети. Исчезновение вибрации сразу же после отключения от сети указывает на наличие неравномерного зазора между ротором и статором.
Сильная вибрация при пуске на холостом ходу указывает на неравномерный зазор или на обрыв стержня в обмотке ротора. Если вибрация двигателя отсоединенного от механизма, после отключения от сети пропадает не сразу, а снижается постепенно по мере снижения числа оборотов, то причина — в небалансе ротора.
Вибрация по причине износа или дефектности подшипников обнаруживается легко. Неисправный подшипник сильно шумит и греется.

Прокрутить вверх
Пролистать наверх
